- 產品描述
-
產品特點
● 優秀的性能
整體式缸體結構，具有更高的精度，經驗證的旋片技術，使性能更加穩定，確保系統具有更高的可靠性● 氟橡膠密封件
提高抗腐蝕性，解決漏油問題● 良好的散熱
風冷結構，無需外接水冷箱，減少系統安裝和維護成本● 雙重防返油結構
自動防返油閥，更可靠地保護您的真空系統在停機后免受油的污染● 強制潤滑
內置齒輪泵及恒壓供油機構強制供油，高吸氣壓強下也能穩定可靠運行● 高品質油霧過濾器(可選配)
有效過濾油霧，保護環境清潔● 多檔氣鎮設計
滿足不同客戶的真空度要求和水蒸氣的處理能力

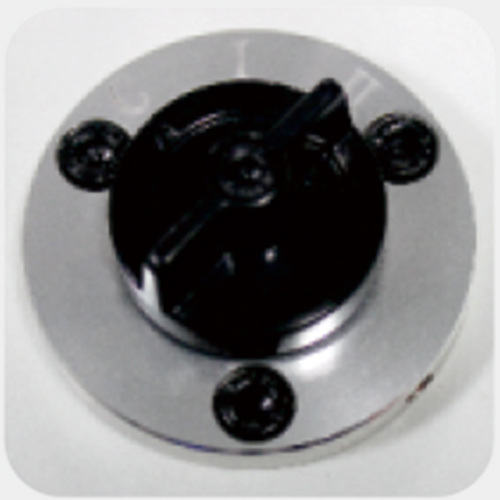

氣鎮

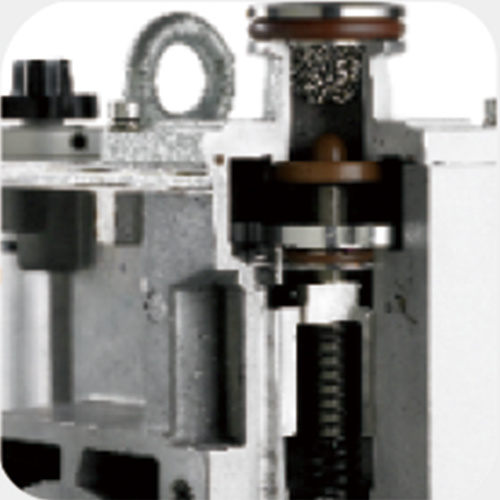

自動防返油閥

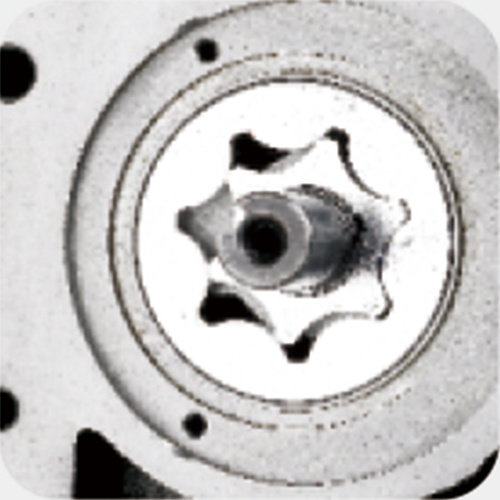

齒輪泵

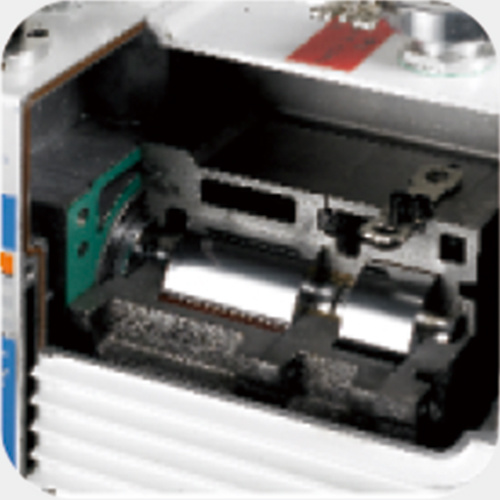

整體式缸體結構
技術參數
項目 VRD-4 VRD-8 VRD-16 VRD-24 抽速 50Hz m3/h
(L/s)4（1.1） 8（2.2） 16（4.4） 24(6.6) 60Hz 4.8（1.3） 9.6（2.6） 19.2（5.2） 28.8(7.9) 極限分壓力一關閉氣鎮 Pa 5×10-2 5×10-2 4×10-2 4×10-2 極限全壓力一關閉氣鎮 Pa 5×10-1 5×10-1 4×10-1 4×10-1 極限全壓力一開啟氣鎮 Pa 10 10 8×10-1 8×10-1 電源 單/三相 單/三相 單/三相 單/三相 功率(50/60Hz) kW 0.4/0.37
0.4/0.37 0.75/0.55 1.1/0.75 防護等級 IP44 IP44 IP44 IP44 進氣排氣接口 KF16/25 KF16/25 KF25 KF25/40 油量 L 0.6～1.0 0.6～1.0 0.9～1.5 1.3～2.0 電機轉速(50/60Hz) rpm 1440/1720 1440/1720 1440/1720 1440/1720 工作環境溫度 ℃ 10-40 10-40 10-40 10-40 噪音(50Hz) dB ≤52 ≤52 ≤58 ≤58 重量 kg 19 21 30 35 尺寸(L*W*H) mm 445×144×217 445×144×217 535×188×275.5 567×188×275.5 項目 VRD-30 VRD-48 VRD-65 VRD-90 抽速 50Hz m3/h

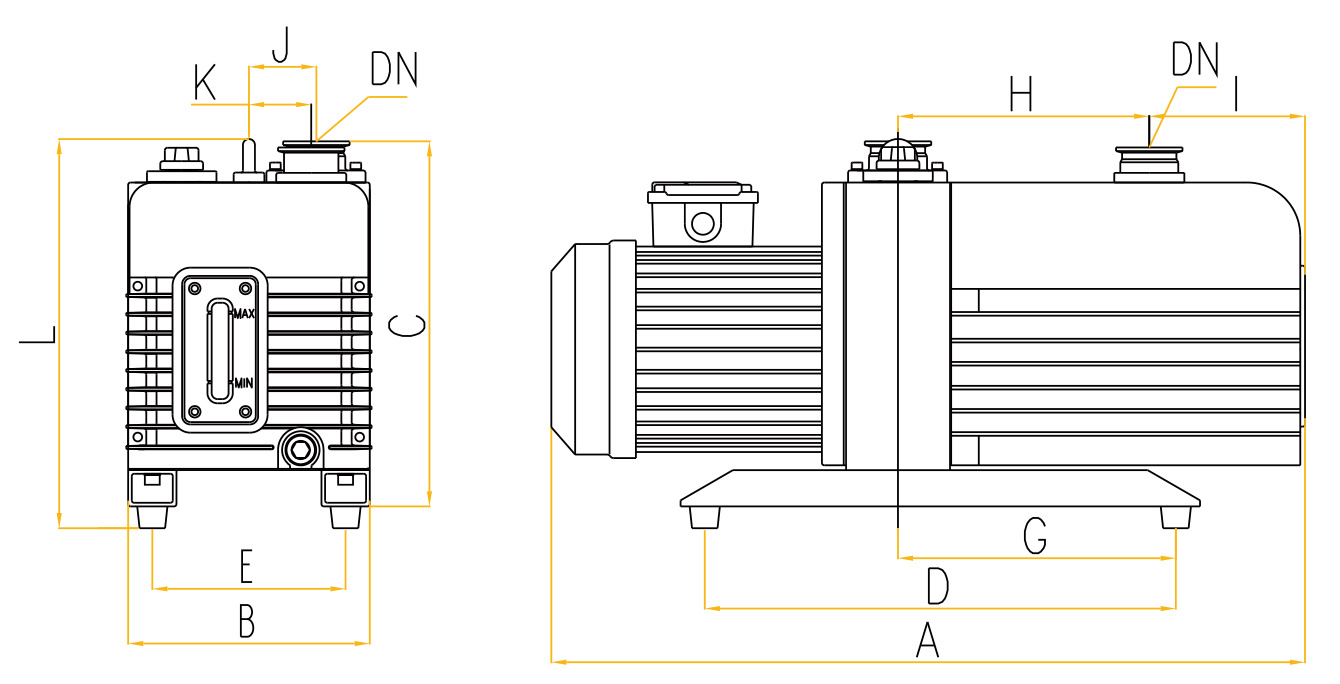

(L/s)30(8.3) 48（13.3） 65（18） 85（23.6） 60Hz 36(9.9) 57.6（16） 78（21.6） 102（28.3） 極限分壓力一關閉氣鎮 Pa 4×10-2 4×10-2 4×10-2 4×10-2 極限全壓力一關閉氣鎮 Pa 4×10-1 4×10-1 4×10-1 4×10-1 極限全壓力一開啟氣鎮 Pa 8×10-1 1.5 1.5 1.5 電源 單/三相 三相 三相 三相 功率 kW 1.1 1.5 2.2 3 防護等級 IP44 IP44 IP44 IP44 進氣排氣接口 KF25/40 KF40 KF40 KF40 油量 L 1.3～2.0 3.3～4.5 3.3～4.5 3.3～4.5 電機轉速(50/60Hz) rpm 1440/1720 1440/1720 1440/1720 1440/1720 工作環境溫度 ℃ 10-40 10-40 10-40 10-40 噪音(50Hz) dB ≤58 ≤62 ≤62 ≤65 重量 kg 43 62 65 65 尺寸(L*W*H) mm 567×188×275.5 730×234×358 730×234×358 730×234×358 安裝尺寸
VRD尺寸（單位：mm） 型號 A B C D E G H I J K L DN VRD-4 445 144 217 210 110 105 143.5 45 45.5 34 / KF16/25 VRD-8 445 144 217 210 110 105 143.5 45 45.5 34 / KF16/25 VRD-16 535 188 275.5 320 148 160 165 69 59 38 295 KF25 VRD-24 567 188 275.5 320 148 160 185 82 59 47 295 KF25/40 VRD-30 567 188 275.5 320 148 160 185 82 59 47 295 KF25/40 VRD-48 730 234 358 396 190 200 223 157 69 55 390 KF40 VRD-65 730 234 358 396 190 200 223 157 69 55 390 KF40 VRD-90 730 234 358 396 190 200 223 157 69 55 390 KF40
